Notice de pose des Volets Roulants

Conseil : Il est nécessaire d’être deux personnes pour réaliser la pose des volets roulants.

Les types de pose

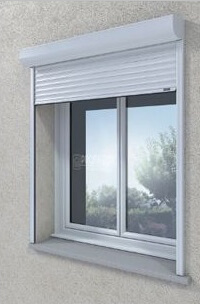

Pose en facade
Pose en façade

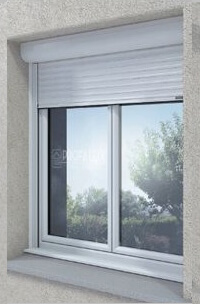

Pose sous linteau exterieur
Pose sous linteau enroulement extérieur

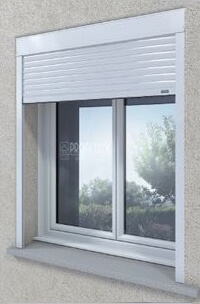

Pose sous linteau interieur
Pose sous linteau enroulement intérieur


Étape 1 : PIECES FOURNIES & OUTILS NÉCESSAIRES

  • Le coffre du volet roulant pré-monté
  • Les coulisses
  • Le système d’exploitation (treuil ou interrupteur)
  • Les caches-trous (utilisé qu’en applique)
  • Les rivets (si vous souhaitez fermer définitivement le coffre du volet roulant, les rivets remplacent les vis)

Outils :

règle
1 niveau
crayon
1 mètre et 1 crayon
marteau
1 maillet
perceuse
1 perceuse
tournevis
1 tournevis


Avant l’installation, vérifier que les mesures du volet roulant correspondent bien à celles souhaitées.

Étape 2 : Installation électrique (uniquement pour les volets roulants motorisés)

Dans le cas d’un moteur électrique prévoir un raccordement près de la fenêtre.

Étape 3 :Montage et installation du volet roulant

Coulisse joue du caisson

1. Emboîter les coulisses avec la joue du caisson et solidariser les par un coup de pointeau au niveau du haut du perçage de liaison (le coffre).

2. Plaquer l’ensemble caisson-coulisse contre la fenêtre dans le cas d’une pose sous linteau ou contre le mur dans le cas d’une pose en façade.

3. Repérer les trous de fixation des coulisses sur le mur

3.1. Dans le cas d’une manœuvre manuelle, repérer et percer la sortie de tringle d’attaque en respectant l’angle de sortie (45°ou 80°) ainsi que la position latérale du mécanisme (13 mm par rapport au dos de coulisse).

coulisse coffre

3.2. Dans le cas d’une manœuvre électrique, repérer et percer la sortie pour le câble électrique.

4. Retirer l’ensemble caisson / coulisses

5. Percer le mur et installer les chevilles pour fixer les coulisses

6. Repositionner l’ensemble caisson / coulisses puis fixer les coulisses au mur

7. Installer la manœuvre

7.1. Manœuvre manuelle

Couper le 6 pans (tringle) si nécessaire Introduire le 6 pans dans le perçage et l’insérer dans le mécanisme (l’orienter si nécessaire depuis l’extérieur) Fixer le cardan sur le mur à l’aide des vis. Procéder à la pose du support mural de fixation de la manivelle

manoeuvre manuelle

7.2.  Manœuvre électrique

Effectuer le raccordement électrique du moteur du volet roulant à la ligne électrique prévue à cet effet.

Découvrez nos gammes de volets roulants:

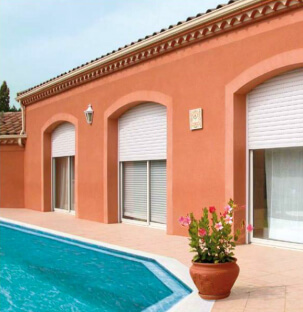

maison volets roulants
