PRENDRE LES MESURES D’UNE FENÊTRE

Bien prendre les mesures d’une fenêtre nécessite de connaître les dimensions du tableau de fenêtre (expliqué ci-dessous) avec précision. Les mesures des fenêtres dépendent du type de pose : construction neuve ou rénovation. Ce document vous expliquera comment prendre les mesures d’une fenêtre avec précision.

Besoin d’un expert à domicile pour prendre les mesures ? Le Roi de la Fenêtre peut envoyer un professionnel chez vous et il s’occupera de faire votre devis. Plus d’informations.

Prendres les mesures de sa menuiserie | Prendre les mesures des volets roulants

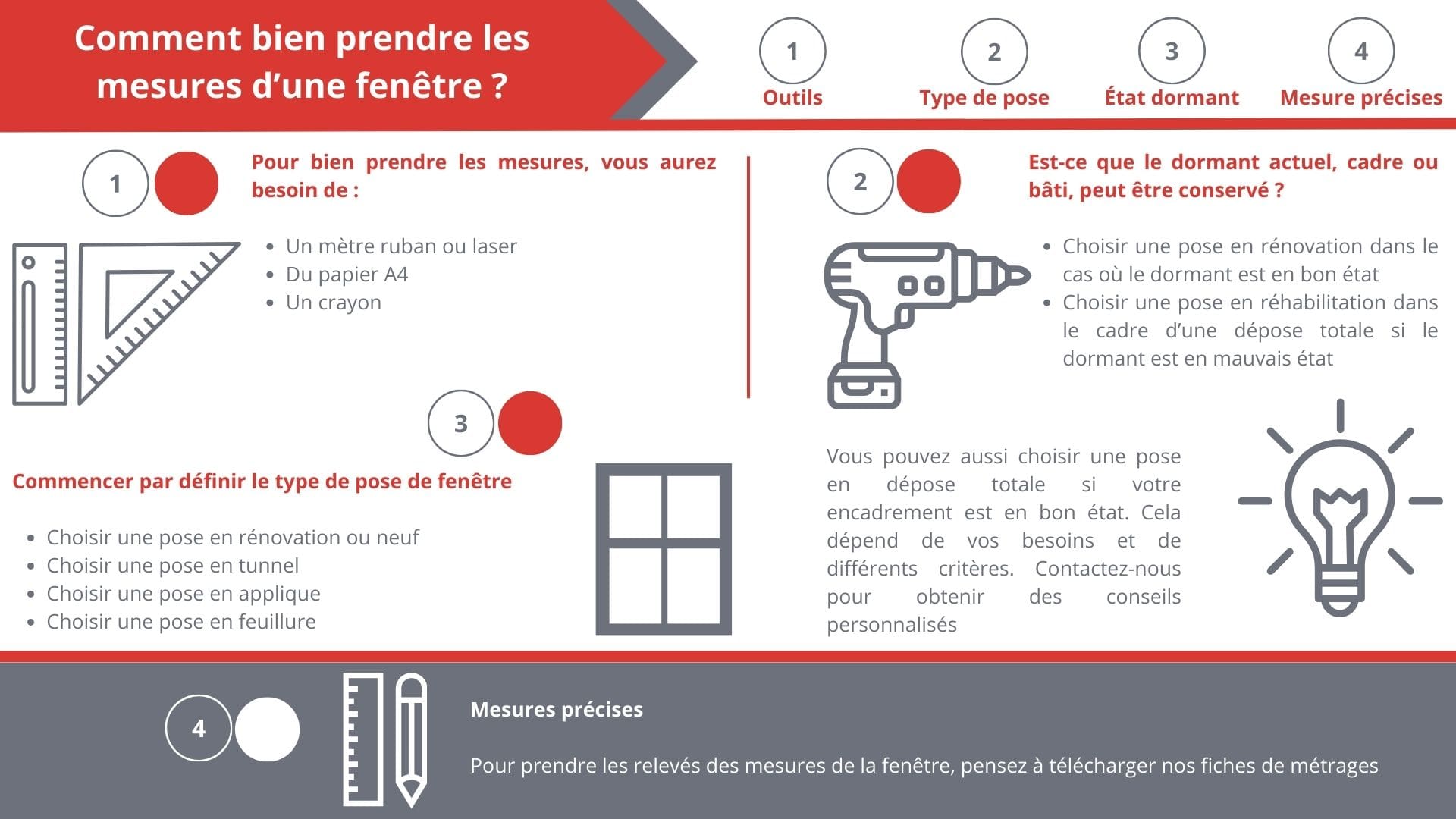

Sommaire

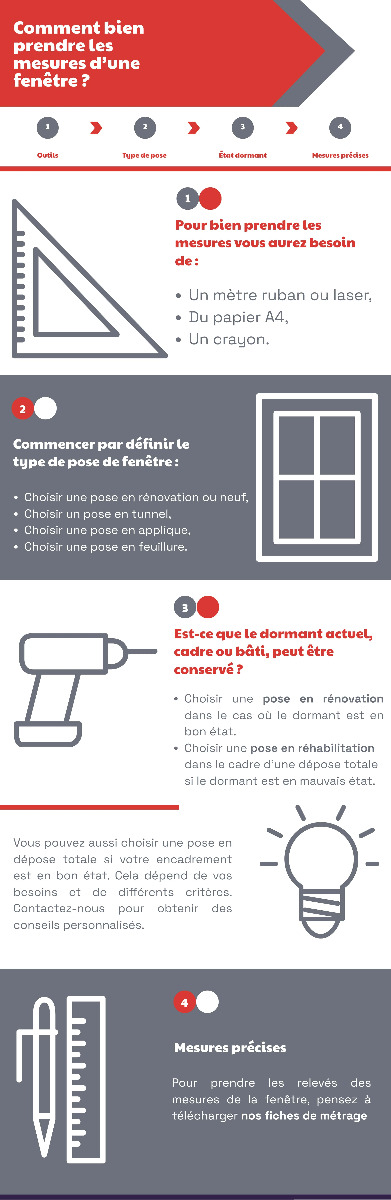

MATÉRIEL NÉCESSAIRE POUR PRENDRE LES MESURES D’UNE FENÊTRE

Pas besoin d'outils particuliers mais seulement un mètre ruban que l'on trouve partout en grandes surfaces spécialisées ou dans la grande distribution. Et en plus un papier et un crayon pour prendre les notes des mesures (sauf si vous avez une très bonne mémoire).

mettre ruban


LANGAGE DE LA MENUISERIE

Avant de prendre les mesures, il est nécessaire de connaître le langage de la fenêtre.

Le tableau correspond à l’ouverture dans le mur pour accueillir la menuiserie (fenêtres, portes-fenêtres, coulissants, etc.).

  • la partie supérieure du tableau s’appelle le linteau
  • la partie inférieure correspond à l'allège

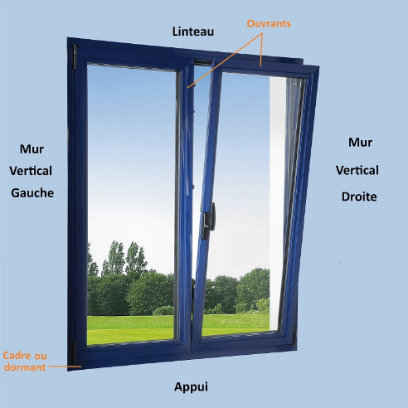

Une menuiserie est composée :

  • d'un cadre (appelé dormant ou bâti)
  • d'un ou plusieurs ouvrants (également appelés battants).
cadre menuiserie

DÉFINIR VOTRE TYPE DE POSE AVANT LA PRISE DE MESURES

Il est important de bien choisir son type de pose lorsqu’on souhaite changer sa menuiserie.

Une chose à savoir au préalable : est-ce que votre dormant (cadre ou bâti) actuel peut être conservé ?

On optera pour une pose en rénovation dans le cas où le dormant est en bon état.

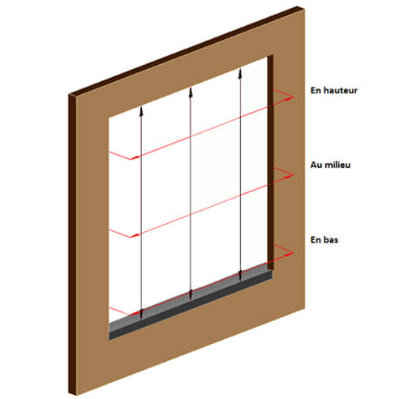

Pour prendre les mesures de votre menuiserie vous devez relever les dimensions en 3 points (en centimètres). Ne conservez que le relevé le plus faible des 3.

On ne conserve donc que la côte la plus basse, soit 100 cm.

DÉFINIR VOTRE TYPE DE POSE AVANT LA PRISE DE MESURES


PRENDRE LES MESURES D’UNE FENÊTRE EN NEUF

Installer une menuiserie en neuf est caractérisé par la pose d’une fenêtre dans la maçonnerie sans cadre existant ou, en enlevant l’ancien cadre (dépose totale).

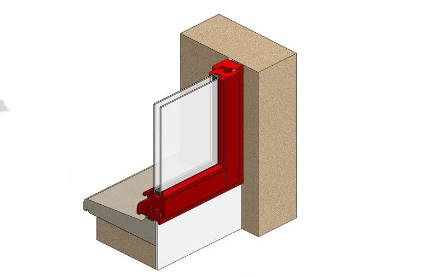

La pose en tunnel

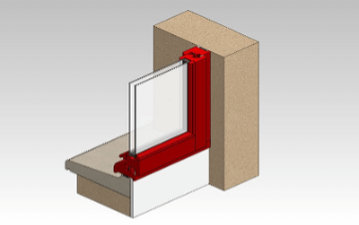

ouverture mur

Dans le cadre d’une pose en tunnel, la pose est réalisée entre mur.

Pour prendre les mesures :
Hauteur : Mesurer la hauteur du tableau.
Largeur
: Mesurer la largeur du tableau.

Pour cette pose, les dimensions à prendre sont les cotes tableau, qui correspondent à la taille de l'ouverture dans le mur.

De notre côté, nous gardons un jeu de 1 cm de part et d’autre pour encastrer la fenêtre facilement et permettre un espace suffisant pour venir poser le joint d’étanchéité.

Cliquez sur le lien pour obtenir la fiche de métré :

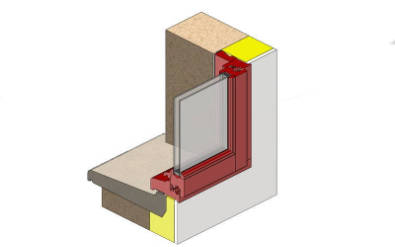

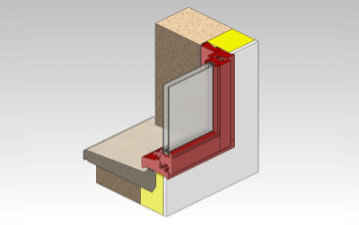

La pose en applique

pose applique

Dans le cadre d’une pose en applique ou dîtes en doublage, la fenêtre vient se fixer contre le mur intérieur.
Des fourrures ou tapées d’isolation peuvent être installées sur la menuiserie (option tapée d'isolation) pour rattraper l'épaisseur de votre isolation intérieure (doublage + placo ou brique). La surface vitrée est ainsi à son maximum.

Hauteur : Mesurer la hauteur du tableau.
Largeur
: Mesurer la largeur du tableau. Relevez l’épaisseur totale de l'isolation, du mur maçonné jusqu'à la plaque de plâtre, afin de prévoir la taille des fourrures à installer sur la menuiserie (option tapée d'isolation).

Cliquez sur le lien pour obtenir la fiche de métré :

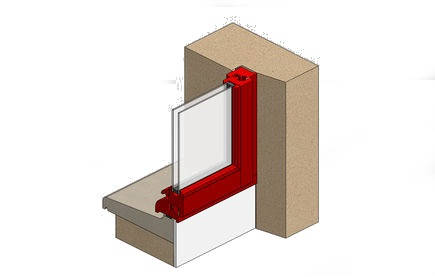

La pose en feuillure

pose en feuillure

Dans le cadre d'une pose en feuillure, l’ancien dormant est déposé, la fenêtre est encastrée dans un angle rentrant dans la maçonnerie, appelé feuillure. La pose permet de conserver une surface vitrée identique à celle de l’ancienne fenêtre.

Hauteur : Mesurer la hauteur du tableau et relevez les mesures de hauteur de passage du fond de feuillure.
Largeur : Mesurer la largeur du tableau et relevez la largeur de fond de feuillure.

Cliquez sur le lien pour obtenir la fiche de métré :


PRENDRE LES MESURES D’UNE FENÊTRE EN RÉNOVATION

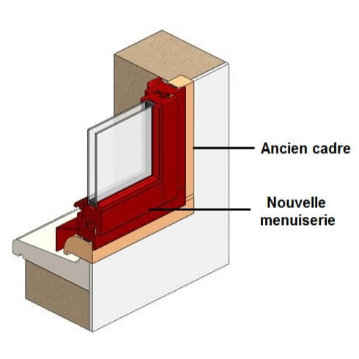

Poser une menuiserie en rénovation consiste en la pose d’une nouvelle menuiserie sur le cadre existant (ancien bâti).

pose en renovation

Cliquez sur le lien pour obtenir la fiche de métré :

Cette pose ne nécessite pas de gros travaux et vise à enlever les ouvrants et à fixer une fenêtre sur le cadre déjà en place. Pour ce type de pose il faut impérativement vérifier l'état du cadre et son étanchéité. Aucune détérioration d’insectes, de moisissures ou autres.

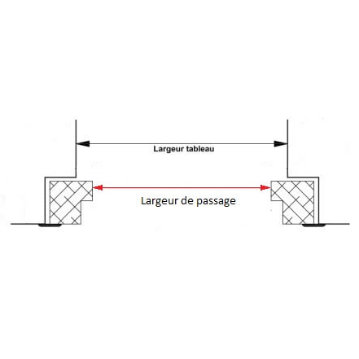

Largeur : relevez les mesures de largeur de passage par rapport à la fenêtre existante

largeur en renovation

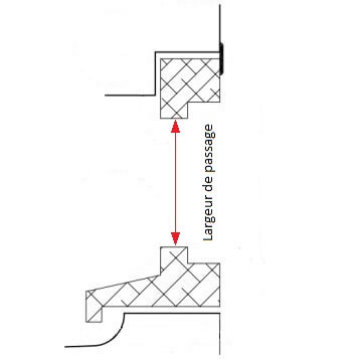

Hauteur : relevez les mesures de hauteur de passage au plus étroit de l’ancien cadre de la fenêtre.

hauteur en renovation

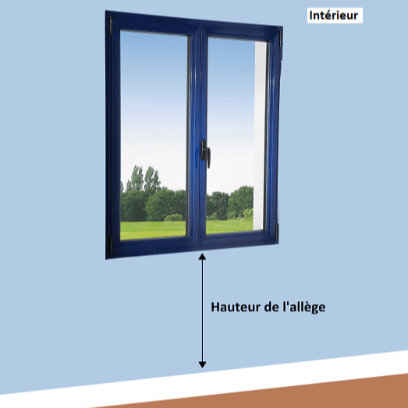

MESURER LA HAUTEUR DE L’ALLÈGE

La hauteur de l’allège est la distance entre le sol et le mur d’appui. Cela permet de déterminer une hauteur de poignée de fenêtre idéale.

allege

VÉRIFICATION DES CÔTES

Avant la mise en fabrication de votre commande, notre technicien réalise la validation de la commande en vérifiant unes à unes les dimensions des menuiseries.
